聚四氟乙烯换热器 -金属换热器的分类

间壁式换热器的类型:间壁式聚四氟乙烯换热器是一类重要的换热器设备，它的开发、发展和实际应用经历了二十多年的演变历程，现已拥有许多不同结构、不同用途及性能的聚四氟乙烯制品。当前工业生产中使用较为普遍的是列管式和盘管式换热器。1965年美国杜邦公司研制成功聚四氟乙烯盐酸冷凝吸收器,代替了传统的陶瓷盐酸冷凝吸收器、玻璃冷凝吸收器及石墨设备,极大地提高了换热设备的耐蚀性和换热介质的洁净率,此后在石油化工、硫酸、医药、电镀、轻工等领域逐步得到广泛的应用。

1985年郑州工业大学开展了聚四氟乙烯换热设备的制造工艺的研究工作。通过试制、试用并积累数据,目前已探索出可行的聚四氟乙烯换热器制造工艺并设计、试制出适合我国工业应用的各种氟塑料换热器。 聚四氟乙烯换热器制造工艺:“氟塑料换热器F-4管板限施压加热焊接法”工艺,解决了四氟管焊接技术关键。目前此工艺已用于工业性生产,其技术为郑州工业大学独创,其特点为所需设备简单,投资少并能解决实际问题。

夹套式换热器

夹套式聚四氟乙烯换热器采用F-4管板限胀施压加热焊接工艺进行管板焊接，此焊接技术不添加任何焊接剂，换热器成品内件全四氟结构材料以保证耐腐蚀性能要求。在所有工序中，焊接工艺是换热器制造的关键技术工序。

自制焊接炉所需投资少，设备简单，易于工人操作控制，便于定期维护维修。焊接牢固性高，焊接面质量好。其焊接后焊缝机械强度等指标高于四氟管本身的物理机械性能所以焊接炉是四氟换热器制造中最重要设备。

这种换热器是在容器外壁安装夹套制成,结构简单;但其加热面受容器壁面限制,传热系数也不高.为提高传热系数且使釜内液体受热均匀,可在釜内安装搅拌器.当夹套中通入冷却水或无相变的加热剂时,亦可在夹套中设置螺旋隔板或其它增加湍动的措施,以提高夹套一侧的给热系数.为补充传热面的不足,也可在釜内部安装蛇管. 夹套式换热器广泛用于反应过程的加热和冷却。 沉浸式蛇管换热器.

这种换热器是将金属管弯绕成各种与容器相适应的形状,并沉浸在容器内的液体中.蛇管换热器的优点是结构简单,能承受高压,可用耐腐蚀材料制造;其缺点是容器内液体湍动程度低,管外给热系数小.为提高传热系数,容器内可安装搅拌器。 喷淋式换热器

这种换热器是将换热管成排地固定在钢架上，热流体在管内流动,冷却水 从上方喷淋装置均匀淋下,故也称喷淋式冷却器.喷淋式换热器的管外是一层湍动程度较高的液膜,管外给热系数较沉浸式增大很多.另外,这种换热器大多放置在空气流通之处,冷却水的蒸发亦带走一部分热量,可起到降低冷却水温度,增大传热推动力的作用.因此,和沉浸式相比,喷淋式换热器的传热效果大有改善。

套管式换热器套管式换热器是由直径不同的直管制成的同心套管,并由U形弯头连接而成.在这种换热器中,一种流体走管内,另一种流体走环隙,两者皆可得到较高的流速,故传热系数较大.另外,在套管换热器中,两种流体可为纯逆流,对数平均推动力较大。套管换热器结构简单,能承受高压,应用亦方便(可根据需要增减管段数目). 特别是由于套管换热器同时具备传热系数大,传热推动力大及能够承受高压强的优点,在超高压生产过程(例如操作压力为3000大气压的高压聚乙烯生产过程)中所用的换热器几乎全部是套管式。 板式换热器：

最典型的间壁式换热器,它在工业上的应用有着悠久的历史,而且至今仍在所有换热器中占据主导地位。主体结构由换热板片以及板间的胶条组成。长期在市场占据主导地位，但是其体积大，换热效率低，更换胶条价格昂贵(胶条的更换费用大约占整个过程的1/3-1/2).主要应用于液体-液体之间的换热，行业内常称为水水换热，其换热效率在5000w/m2.K。

为提高管外流体给热系数,通常在壳体内安装一定数量的横向折流档板。折流档板不仅可防止流体短路,增加流体速度,还迫使流体按规定路径多次错流通过管束,使湍动程度大为增加。常用的档板有圆缺形和圆盘形两种,前者应用更为广泛.。

目前，由于我国新版GMP的推出，板式换热将逐渐退出食品，饮料，制药等卫生级别高的行业。 管壳式换热器

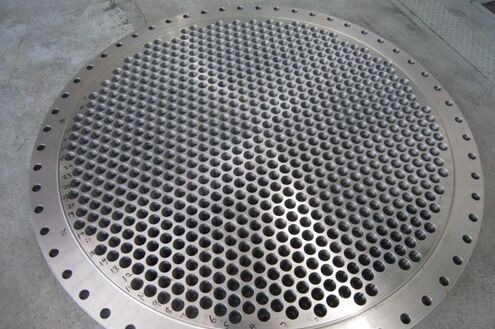

管壳式(又称列管式) 换热器是管壳式换热器主要有壳体、管束、管板和封头等部分组成,壳体多呈圆形,内部装有平行管束或者螺旋管，,管束两端固定于管板上。在管壳换热器内进行换热的两种流体,一种在管内流动,其行程称为管程;一种在管外流动,其行程称为壳程。管束的壁面即为传热面。管子的型号不一，过程一般为直径16mm 20mm或者25mm三个型号，管壁厚度一般为1mm，1.5mm，2mm以及2.5mm。进口换热器，直径最低可以到8mm，壁厚仅为0.6mm。大大提高了换热效率，今年来也在国内市场逐渐推广开来。管壳式换热器，螺旋管束设计，可以最大限度的增加湍流效果，加大换热效率。内部壳层和管层的不对称设计，最大可以达到4.6倍。这种不对称设计，决定其在汽-水换热领域的广泛应用。最大换热效率可以达到14000w/m2.k，大大提高生产效率，节约成本。

同时，由于管壳式换热器多为金属结构，随着我国新版GMP的推出，不锈钢316L为主体的换热器，将成为饮料，食品，以及制药行业的必选。 双管板换热器

也称P型换热器，是在管壳式换热器的两头各加一个管板，可以有效防止泄漏造成的污染。现在国产品牌较少，价格昂贵，一般在10万元以上，进口可以到几十万。符合新版GMP规定，虽价格昂贵，但决定其市场广阔。 混合式换热器

混合式热交换器是依靠冷、热流体直接接触而进行传热的，这种传热方式避免了传热间壁及其两侧的污垢热阻，只要流体间的接触情况良好，就有较大的传热速率。故凡允许流体相互混合的场合，都可以采用混合式热交换器，例如气体的洗涤与冷却、循环水的冷却、汽-水之间的混合加热、蒸汽的冷凝等等。它的应用遍及化工和冶金企业、动力工程、空气调节工程以及其它许多生产部门中。

按照用途的不同，可将混合式热交换器分成以下几种不同的类型：

(1)冷却塔(或称冷水塔)

在这种设备中，用自然通风或机械通风的方法，将生产中已经提高了温度的水进行冷却降温之后循环使用，以提高系统的经济效益。例如热力发电厂或核电站的循环水、合成氨生产中的冷却水等，经过水冷却塔降温之后再循环使用，这种方法在实际工程中得到了广泛的使用。

(2)气体洗涤塔(或称洗涤塔)

在工业上用这种设备来洗涤气体有各种目的，例如用液体吸收气体混合物中的某些组分，除净气体中的灰尘，气体的增湿或干燥等。但其最广泛的用途是冷却气体，而冷却所用的液体以水居多。空调工程中广泛使用的喷淋室，可以认为是它的一种特殊形式。喷淋室不但可以像气体洗涤塔一样对空气进行冷却，而且还可对其进行加热处理。但是，它也有对水质要求高、占地面积大、水泵耗能多等缺点：所以，目前在一般建筑中，喷淋室已不常使用或仅作为加湿设备使用。但是，在以调节湿度为主要目的的纺织厂、卷烟厂等仍大量使用!

(3)喷射式热交换器

在这种设备中，使压力较高的流体由喷管喷出，形成很高的速度，低压流体被引入混合室与射流直接接触进行传热，并一同进入扩散管，在扩散管的出口达到同一压力和温度后送给用户。

(4)混合式冷凝器

这种设备一般是用水与蒸汽直接接触的方法使蒸汽冷凝。 蓄热式换热器

蓄热式换热器用于进行蓄热式换热的设备。内装固体填充物，用以贮蓄热量。一般用耐火砖等砌成火格子(有时用金属波形带等)。换热分两个阶段进行。第一阶段，热气体通过火格子，将热量传给火格子而贮蓄起来。第二阶段，冷气体通过火格子，接受火格子所储蓄的热量而被加热。这两个阶段交替进行。通常用两个蓄热器交替使用，即当热气体进入一器时，冷气体进入另一器。常用于冶金工业，如炼钢平炉的蓄热室。也用于化学工业，如煤气炉中的空气预热器或燃烧室，人造石油厂中的蓄热式裂化炉。

蓄热式换热器一般用于对介质混合要求比较低的场合。 陶瓷换热器

陶瓷换热器是一种新型的列管式高温热能回收装置，主要成份为碳化硅，可以广泛用于冶金、机械、建材、化工等行业，直接回收各种工业窑炉排放的850-1400℃高温烟气余热，以获得高温助燃空气或工艺气体。

研制成的这种装置的换热元件材料系一种新型碳化硅工程陶瓷，它具有耐高温和抗热冲击的优异性能，从 1000 ℃ 风冷至室温，反复50 次以上不出现裂纹;导热系数与不锈钢等同;在氧化性和酸性介质中具有良好的耐蚀性。在结构上成功地解决了热补偿和较好地解决了气体密封问题。该装置传热效率高，节能效果显著，用以预热助燃空气或加热某些过程的工艺气体，可节约一次能源，燃料节约率可达30 %-55%，并可强化工艺过程，显著提高生产能力。

陶瓷换热器的生产工艺与窑具的生产工艺基本相同，导热性与抗氧化性能是材料的主要应用性能。它的原理是把陶瓷换热器放置在烟道出口较近，温度较高的地方，不需要掺冷风及高温保护，当窑炉温度1250-1450℃时，烟道出口的温度应是1000-1300℃，陶瓷换热器回收余热可达到450-750℃，将回收到的的热空气送进窑炉与燃气形成混合气进行燃烧，这样直接降低生产成本，增加经济效益。

陶瓷换热器在金属换热器的使用局限下得到了很好的发展，因为它较好地解决了耐腐蚀，耐高温等课题。它的主要优点是：导热性能好，高温强度高，抗氧化、抗热震性能好。寿命长，维修量小，性能可靠稳定，操作简便。
