折流板管壳式换热器与板式换热器维修对比比较
作者:管板 来源: http://www.ni-base.com 发布时间:2016-06-03 09:26:57
0

管壳式换热器与板式换热器维修对比比较

管壳式换热器的维修方法:

管壳式换热器由于是由管束组成,并且自身重量体积都比较大,所以在检修抽管时需要留出管束一样长的距离,故占地较多,还需配备必要的起吊检修设施,所以其在维修的时候过程相对较为麻烦,维修的时间也叫长。

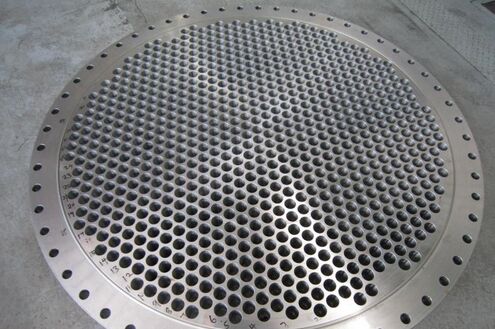

管板,折流板

管壳式换热器在设计的时候其寿命大概为30年左右,大修周期4年左右,如果换热器发生泄漏,可能是管子与管板间的泄漏或是管子破裂引起的泄漏,可以采用堵管的办法在短时间内恢复工作性能,管壳式换热器允许有7%的堵管裕量。对于管内的清洗可以根据需要采用胶球清洗装置进行定期的机械清洗,这种维修方法比较简单。

板式换热器的维修方法:

专业板式换热器具有体积小,重量轻等特点,维修起来方便,而且不需设检修起吊设施,所以安装占地较少。板式换热器的人工维护包括将整机折开,用喷水枪和刷子清洗板和垫片,检查板片和垫片,如有必要,更换板片和垫片。

板式换热器一般情况下每年要清洗1次,并且无论是否实际需要都要做,这样可以保持换热器的换热效率。当应用河水、海水等水质较差的冷却水时,由于泥沙和污物的存在,以及微生物的快速生长有引起表面污染和堵塞的危险。在国外,应用河水作冷却水时,清洗频率很高,平均每年3.3次。

所以换热器在使用水源的时候应该尽量选择较为干净的水源,这样既可以防止换热器的损坏,也可以减少不必要的清洗,达到节约成本的效果。

板式换热器与管壳式换热器的比较?

1.传热系数高由于不同的波纹板相互倒置,构成复杂的流道,使流体在波纹板间流道内呈旋转三维流动,能在较低的雷诺数(一般Re=50~200)下产生紊流,所以传热系数高,一般认为是管壳式的3~5倍。

2.对数平均温差大,末端温差小 在管壳式换热器中,两种流体分别在管程和壳程内流动,总体上是错流流动,对数平均温差修正系数小,而板式换热器多是并流或逆流流动方式,其修正系数也通常在0.95左右,此外,冷、热流体在板式换热器内的流动平行于换热面、无旁流,因此使得板式换热器的末端温差小,对水换热可低于1℃,而管壳式换热器一般为5℃。

3.占地面积小 板式换热器结构紧凑,单位体积内的换热面积为管壳式的2~5倍,也不像管壳式那样要预留抽出管束的检修场所,因此实现同样的换热量,板式换热器占地面积约为管壳式换热器的1/5~1/8.

4.容易改变换热面积或流程组合,只要增加或减少几张板,即可达到增加或减少换热面积的目的;改变板片排列或更换几张板片,即可达到所要求的流程组合,适应新的换热工况,而管壳式换热器的传热面积几乎不可能增加。

5.重量轻 板式换热器的板片厚度仅为0.4~0.8mm,而管壳式换热器的换热管的厚度为2.0~2.5mm,管壳式的壳体比板式换热器的框架重得多,板式换热器一般只有管壳式重量的1/5左右。

6. 价格低 采用相同材料,在相同换热面积下,板式换热器价格比管壳式约低40%~60%.

7. 制作方便 板式换热器的传热板是采用冲压加工,标准化程度高,并可大批生产,管壳式换热器一般采用手工制作。

8. 容易清洗 框架式板式换热器只要松动压紧螺栓,即可松开板束,卸下板片进行机械清洗,这对需要经常清洗设备的换热过程十分方便。

9. 热损失小 板式换热器只有传热板的外壳板暴露在大气中,因此散热损失可以忽略不计,也不需要保温措施。而管壳式换热器热损失大,需要隔热层。

10. 容量较小 是管壳式换热器的10%~20%.

11. 单位长度的压力损失大 由于传热面之间的间隙较小,传热面上有凹凸,因此比传统的光滑管的压力损失大。

12. 不易结垢 由于内部充分湍动,所以不易结垢,其结垢系数仅为管壳式换热器的1/3~1/10.

13. 工作压力不宜过大,介质温度不宜过高,有可能泄露 板式换热器采用密封垫密封,工作压力一般不宜超过2.5MPa,介质温度应在低于250℃以下,否则有可能泄露。

14. 易堵塞 由于板片间通道很窄,一般只有2~5mm,当换热介质含有较大颗粒或纤维物质时,容易堵塞板间通道。
